パッド関連部品アセチ

パッド関連部品へ戻る

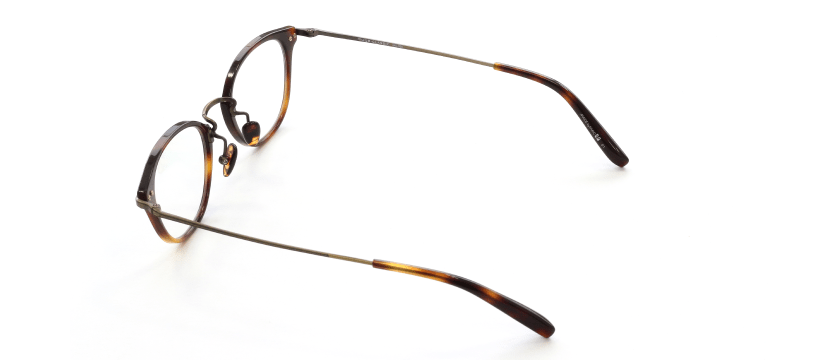

画像:アセチ 眼鏡画像

アセチ製のパッドです。アセチ特有のカラフルさと高級感のある光沢が特徴。5種類のデザイン、20色のスタンダードカラーを
ご用意しています。またオリジナルデザインへの対応も可能です。

装着&形状バリエーション

CO:ワンタッチ式

CO:ワンタッチ式

GS:ネジ式

GS:ネジ式

※写真は参考例です。

日本製のナイロンインレイを接着剤により固定しています。

接着剤はREACH規制に適合したものを使用しています。

ワンタッチ式

APS-01CO

ネジ式

APS-01GS

ワンタッチ式

APS-02CO

ネジ式

APS-02GS

ワンタッチ式

APS-03CO

ネジ式

APS-03GS

ワンタッチ式

APS-04CO

ネジ式

APS-04GS

ワンタッチ式

APS-05CO

ネジ式

APS-05GS

※加工例

APS-01

(height:14.0mm)

APS-02

(height:13.0mm)

APS-03

(height:14.2mm)

APS-04

(height:13.0mm)

APS-05

(height:ø9.0mm)

カラーバリエーション

YFF388

QLB2017

1YW5113

3YW5108

3YW3128

3YW5299

YHDSA201

1YW5146

3YW5114

3YW3315

3YW5276

3YW3275

YFFP134

3YW5109

3YW5191

3YW5203

CHZW0003

A10444

M0190

A10590

簡単3ステップ

1. まず形を選んでください。

2. パッドの留め方を選んでください

3. カラーを選んでください。

ご注意ください。

もし上記スタンダードカラー以外のカラーをご使用になりたい場合、

生地をお客様より支給下さいますようお願い致します。

アセチパッド 強度保証について

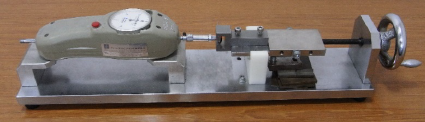

引張り破壊試験器(プッシュプルゲージ)

引張り破壊試験器(プッシュプルゲージ)

検査方法

①ナイロン製ツカミ部分に

ピンを通す

②パッドを保持し、

上の写真の試験器で引張る

A つかみが先に切れる

B 接着がはずれる

破壊試験結果《サンプル数47個》

1
2
3
4
5
6
7
8
9
10
11
12
破壊
箇所
B
A
A
A
B
B
B
A
B
A
A
A
kgf
7.25
7.00
7.50
7.25
7.25
7.50
7.25
7.25
7.25
7.50
7.50
7.50
N
71.09
68.64
73.55
71.09
71.09
73.55
71.09
71.09
71.09
73.55
73.55
73.55
13
14
15
16
17
18
19
20
21
22
23
24
破壊
箇所
A
A
A
B
A
A
A
A
A
B
B
A
kgf
7.50
7.50
7.50
7.25
7.25
7.50
7.50
7.50
6.50
7.50
6.75
7.75
N
73.55
73.55
73.55
71.09
71.09
73.55
73.55
73.55
63.74
73.55
66.19
76.00
25
26
27
28
29
30
31
32
33
34
35
36
破壊
箇所
B
A
A
A
B
B
B
A
A
A
B
A
kgf
7.00
7.50
7.75
7.00
7.25
7.25
7.00
7.50
7.50
7.25
7.25
7.50
N
68.64
73.55
76.00
68.64
71.09
71.09
68.64
73.55
73.55
71.09
71.09
73.55
37
38
39
40
41
42
43
44
45
46
47
破壊
箇所
A
A
A
A
B
B
B
B
B
B
B
kgf
6.75
7.25
7.00
7.50
6.75
6.75
7.00
7.00
7.00
7.25
6.75
N
66.19
71.09
68.64
73.55
66.19
66.19
68.64
68.64
68.64
71.09
66.19

破壊検査結果《平均》

破損状態
ナイロン製掴み部分が先に破損: 27個/47個
接着面が先に破損: 20個/47個
写真
A
B
割合
57%
43%
平均強度(Kgf)
7.35
7.11
平均強度(N)
72.09
69.75

強度保証

ツカミ部分の破損、もしくは接着が外れる場合の破損含めて、

6.5Kgf(約63N)以上の強度を保証します。
